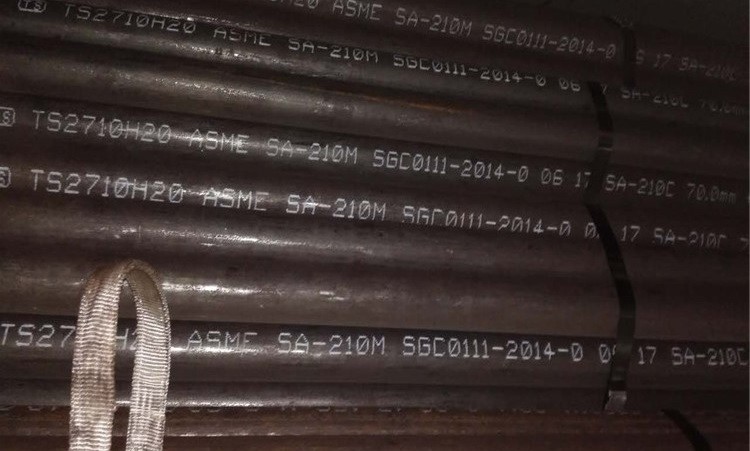

SA-210C無縫鋼管

一、產品簡介

錯誤寫法：SA 210C、SA210-C、A210-C或SA-210M Gr.C。（SA-210C：“SA”屬ASME鋼鐵材料的標記。“210”表示規范順序號，“C”表示強度等級，近似于我國的25MnG鋼小口徑鋼管的成分和性能。）

SA-210C是ASME 標準鋼號，為鍋爐和過熱器及管道用中碳錳鋼鋼管，珠光體型熱強鋼；我國于1995年將其移植到GB5310，定名為25MnG，但對C、Mn的含量范圍進行了更為明確的限制。

適用工況：廣泛用于300MW、600MW等大容量電站鍋爐工作溫度低于500℃的水冷壁、省煤器、低溫過熱器等受熱面管系和集箱、汽水管道等。其強度比20G高，而塑性、韌性和20G相當。用它代替20G不僅可以減薄鋼管壁厚、降低材料消耗，還可以改善鍋爐傳熱條件。

SA-210C國際標準鍋爐管在電站鍋爐方面的應用：

SA-210C鍋爐管廣泛用于國內大型火力發電鍋爐上，主要用戶包括哈鍋、東鍋、上鍋、武鍋、北京巴威、錫鍋、杭鍋、川鍋等國內主要鍋爐廠。使用該材料的火電機組主要有：

60萬KW超臨界機組：王曲電廠、常熟電廠、三門峽電廠、沁北電廠、太倉電廠、汕頭電廠等；

60萬KW亞臨界機組：盤南電廠、大同電廠、滇東電廠等；

30萬KW亞臨界機組：榆社電廠、石嘴山電廠、宣威電廠、中寧電廠、河北國泰電廠等；

30萬KWCFB鍋爐：白馬電廠。

執行標準：

ASME SA-210/SA-210M-2010 鍋爐和過熱器用無縫中碳鋼管子

二、SA-210C化學成分(%)      元素含量如下

①是指碳含量在規定最大碳含量以下每減少0.01%，則允許錳含量比規定最大含量增加0.06%，直至最大不超過1.35%。

三、SA-210C力學性能

對照國家標準，材料SA—210C在力學性能上近似國產材料20G，但其水壓試驗壓力高于國標規定的試驗壓力。

四、SA-210C焊接材料的選用

SA-210C主要用于制造30萬鍋爐水冷壁，具有良好的焊接性能，一般焊前不用預熱，焊后可不熱處理。在實際生產中涉及到兩種對接焊工藝，均為同種鋼對接接頭：手工鎢極氬弧焊（GTAW）對接接頭（選用H08Mn2SiA焊絲）、手工鎢極氬弧焊打底+手工電弧焊（GTAW+SMAW）蓋面對接接頭（選用H05MnSiAlTiZrA焊絲+CHE507（J507）焊條），焊接坡口(單側)均為35±1°。

五、SA-210C彎管制作工藝

SA-210C屬中碳錳鋼，高壓鍋爐管具有良好的冷、熱加工性能，但應避開250℃左右的藍脆溫度彎管。冷彎時，彎曲半徑R與鋼管外徑D之比小于2。5時才需要熱處理；熱彎溫度為870-980℃，R/D之比小于1。25時應進行熱處理。

六、30萬機組各部件使用材料規格表

附表一：受熱面主要結構數據

附表二：再熱器系統集箱規格

附表三：過熱器系統集箱及其連接管
