哈爾濱鍋爐廠12Cr1MoVG無縫鋼管

1．12Cr1MoVG是什么材質？

錯誤寫法：12Gr1MoVG或12CrIMoVG

12Cr1MoVG（正確讀法：12鉻1鉬釩鍋）是五、六十年代從原蘇聯引進的Cr-Mo-V低合金耐熱鋼。釩是縮小γ相區的元素，溶于γ-Fe時會抑制奧氏體轉變?yōu)橹楣怏w，有利于奧氏體的形成。鋼中合金總量只有2.25Cr-1Mo鋼的二分之一，但持久強度（580℃）卻是2.25Cr-1Mo的1.4倍。國外廣泛使用的類似鋼號有ASTM A405 P24 美國，BS3604 英國，DIN 13CrMoV42 德國等。

極限使用溫度：12Cr1MoVG/GB5310合金鋼無縫鋼管主要用于金屬壁溫不超過580℃的鍋爐過熱器，再熱器等受熱面管系和金屬壁溫不超過565℃的鍋爐集箱和主蒸汽管道等受壓件。

      執行標準：

      GB/T 5310-2017 高壓鍋爐用無縫鋼管

2．12Cr1MoVG化學成分

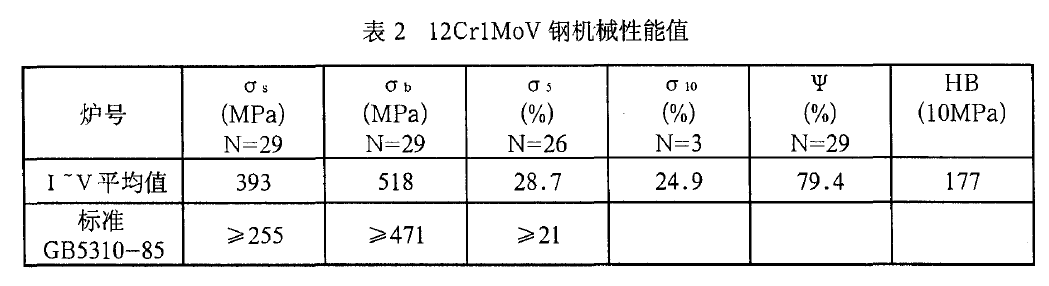

       3．12Cr1MoVG力學性能

12Cr1MoVG鋼在熱空氣中的氧化年腐蝕率，當溫度580℃時為0.042-0.050毫米/年，600℃時為0.129-0.220毫米/年。

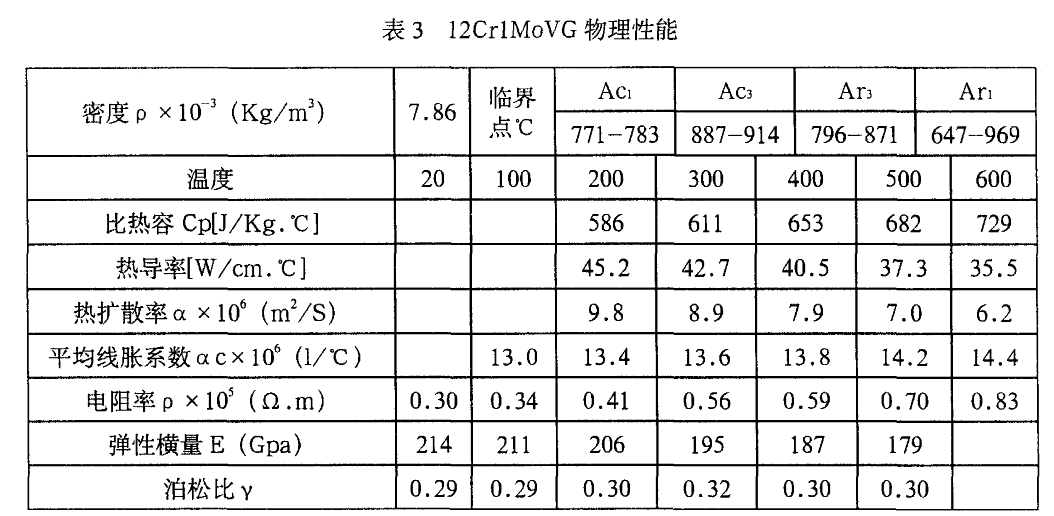

       4．12Cr1MoVG物理性能

5．12Cr1MoVG工藝性能

（1）鍛、軋：始鍛溫度1180~1145℃，終鍛溫度大于850℃，鍛后堆冷。

（2）冷熱加工：小口徑鋼管可以冷彎，彎后不需要熱處理。大口徑薄壁管可以冷彎，彎后需要做高溫回火熱處理。大口徑厚壁管則要熱彎，熱彎管的加熱溫度為980℃，終彎溫度＞800℃，彎后還要進行正火加回火熱處理。

（3）熱處理：成品鋼管應經正火+回火熱處理，熱處理規范對鋼的性能影響比較敏感。推薦正火溫度980~1020℃。保溫時間按壁厚每毫米為1分鐘，但不少于20分鐘；回火溫度720~760℃，保溫時間大于2小時。當壁厚大于30mm至40mm，應進行強制冷卻；當壁厚大于40mm，應進行調質處理。淬火溫度950~990℃，回火溫度720~760℃，保溫時間大于2小時。當鋼管的終軋溫度為980~1020℃的正火溫度時，可以熱軋代替正火。成品鋼管經熱處理后的正常組織為鐵素體+珠光體+貝氏體，正火后回火加熱溫度過高會出現不允許存在的相變點間產物-黃塊馬氏體，回火溫度為低易產生脆化傾向。

（4）焊接工藝

焊接材料：可用手工焊、氣體保護鎢極和熔化極自動焊或埋弧自動焊等。對于小口徑薄壁過高可采用氬弧焊打底，手工焊或自動焊蓋面，對于鍋爐集箱用大厚壁大口徑過高的環焊縫可采用氬弧焊打底，埋弧自動焊蓋面，而管座焊縫可采用內孔氬弧焊打底手工焊蓋面等方法進行焊接。手工電弧焊采用E5515-B2-V（R317）焊條，自動焊采用H08CrMoV焊絲。該鋼雖有良好的可焊性，但有冷裂和脆硬傾向，焊前應經200~250℃預熱（小口徑薄壁該鋼焊前可不預熱），焊后應經700~740℃消除應力熱處理。

行業動態：

我國鍋爐管材12Cr1MoVG申請進入ASME規范進程

       使用指南：

       DL/T 5054-2016 臨時管道及附件選擇

       對于設計溫度不大于450℃的吹管臨時管道，管道材質可采用20G，當臨時管道重復使用時，應加強金屬監督。當由于臨時管道布置的原因，管系應力計算不合格或業主要求時，可采用合金鋼，如12Cr1MoVG。

超超臨界機組鍋爐水冷壁選材建議：

1、鍋爐設計出口溫度≤570℃，可選用12CrMoG、15CrMoG、12Cr1MoVG及與它們相類似鋼材的管子做為水冷壁用鋼。

2、鍋爐設計出口溫度≤600℃，可選用12Cr1MoVG、T23、T24鋼材的管子作為水冷壁用鋼。

3、鍋爐設計出口溫度≤620℃，可選用T23、T24鋼材的管子作為水冷壁用鋼。

上海鍋爐廠引進西門子鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA209-T1、SA213-T12、SA213-T23；哈爾濱鍋爐廠引進日本三菱公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：15CrMoG；東方鍋爐廠引進日本日立公司鍋爐制造技術，目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、SA213-T2、SA213-T22；北京巴威公司目前正在制造的超超臨界鍋爐水冷壁用鋼為：SA213-T12、15CrMoG。
