GB/T8163與GB6479標準20無縫管的區(qū)別

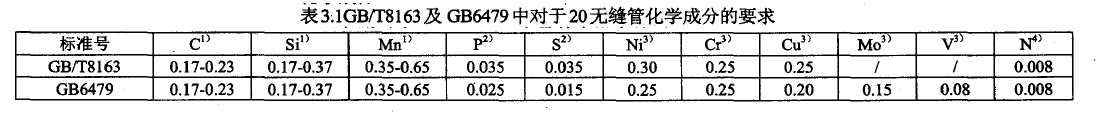

1、化學(xué)成分

（1）主要元素C、Si、Mn含量基本沒有差別。

（2）對于雜質(zhì)元素P、S含量上限要求，GB6479嚴于GB/T8163。

（3）對于Ni、Cr、Cu、Mo、V等合金元素含量上限值有細微差別，但是由于在實際生產(chǎn)中，不論是GB/T816320及GB647920均不添加Ni、Cr、Cu、Mo、V等合金元素，其含量均無需控制，因此兩標準對于合金元素的要求實際沒有差別。

（4）兩標準中對N含量限制范圍一致，但根據(jù)GB/T8163（GB/T699）標準，“供方能保證合格時，可不做分析”。

2、非金屬夾雜物

目前最新版（2013版）GB6479中對于非金屬夾雜物做了較為嚴格的規(guī)定，要求鋼中A、B、C、D各類夾雜物的細系級別和粗系級別應(yīng)分別不大于2.5級，DS類夾雜物應(yīng)不大于2.5級；A、B、C、D各類夾雜物的細系級別總數(shù)與粗系級別總數(shù)各不大于6.5級。GB/T8163對于夾雜物沒有要求。

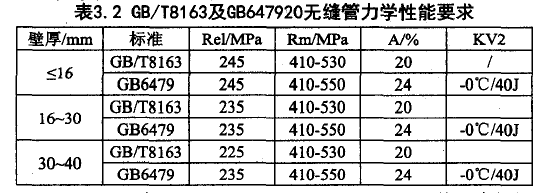

3、力學(xué)性能

GB647920與GB/T816320相比，30mm以下規(guī)格強度指標（Rel、Rm）要求沒有變化，塑性指標（A）要求提高，增加了對韌性（KV2）的要求。對于30mm以上規(guī)格，除塑性指標（A）要求提高、增加了對韌性（KV2）的要求，強度要求也有所提高。

4、交貨狀態(tài)

GB/T8163：以熱軋狀態(tài)或者熱處理狀態(tài)交貨，沒有嚴格規(guī)定。

GB6479：要求正火狀態(tài)交貨。

5、尺寸偏差

GB/T8163：要求S/D不同，熱軋（擠壓）鋼管允許壁厚負偏差為-10%、-12.5%或-15%；

GB6479：對于所有規(guī)格，熱軋（擠壓）鋼管允許壁厚負偏差為-10%。

在尺寸偏差方面，GB6479無縫管控制更加嚴格。

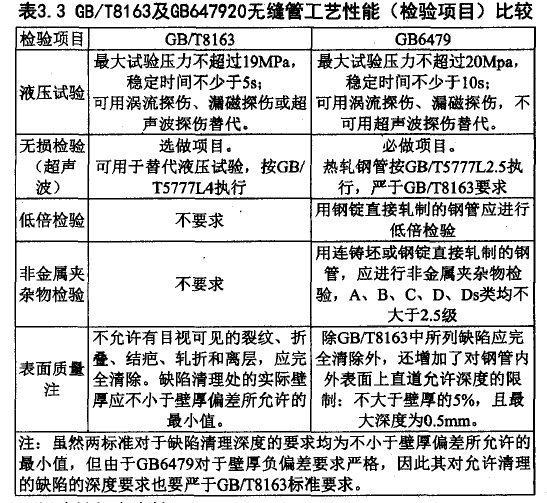

6、工藝性能（檢驗項目）
